Как соединить цокольные отливы?

Как сделать отливы на фундамент

Цоколь дома может располагаться заподлицо с фасадом, быть утопленным вглубь или выступать наружу. Если фасадные стены недостаточно толстые или в доме планируется цокольный этаж, обычно используется третий вариант. Выступающую часть закрывают сверху отливом во избежание повреждения осадками. Рассмотрим, как сделать отливы на фундамент.

Особенности отливов на фундамент

Отлив – это узкий металлический или пластиковый козырек, который помещают над выступающей плоскостью. Расположен с небольшим уклоном от фасада. Один край крепят к фасадной стене, второй вертикально загнут вниз.

1. Отлив. 2. Фундамент или цоколь. 3. Пена. 4. Герметик. 5. Стена.

Нарядные отливы могу стать украшением фасада, но их целевое назначение не декоративное. Цоколь возводится, как правило, из бетона, а бетон –пористый материал. Проникновение воды в поры имеет плачевные последствия:

• при замерзании и оттайке основание может пойти трещинами;
• коррозия арматуры приводит к потере прочности и снижении несущей способности фундамента;
• на поверхности образуются плесень и грибок;
• по капиллярам вода проникает в фасадные стены, через них – в дом. Разрушаются несущие конструкции, портятся отделочные материалы. В комнатах создается болезненный микроклимат.

На левом фото — разрушение облицовки фундамента в результате не верной установки отлива. На правом — все правила установки отлива на фундамент соблюдены.

Материалы изготовления отливов:

• оцинкованное железо;
• оцинкованная или нержавеющая сталь;
• алюминий;
• медь;
• металл с полимерным покрытием. Цветовая гамма различна;
• пластик, ПВХ.

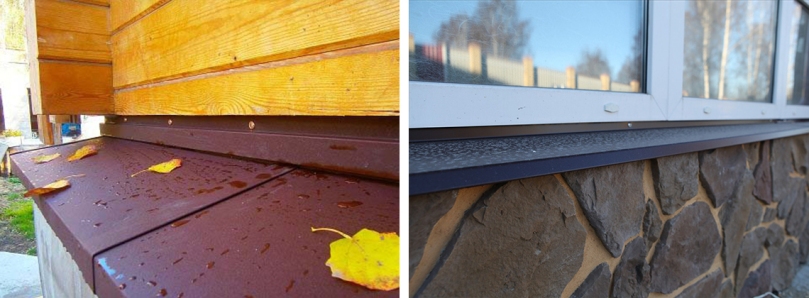

Отливные планки могут быть выполнены в тон фасаду, цоколю или контрастного цвета.

Традиционный вариант – неокрашенные отливы из алюминия или нержавейки.

Фасадные отливы из нержавейки

Респектабельно смотрится этот аксессуар из меди.

Фасадные отливы из меди

Изредка встречаются отливы из бетона, но они тяжелые и неудобные в монтаже. Популярны стальные с полимерной пленкой: они недороги, эстетичны, долговечны (пленка защищает металл от коррозии), бывают разных цветов.

Стальные фасадные отливы с полимерной пленкой

Максимальная длина одной планки отлива – 5 метров, ширина зависит от ширины выступа. Отливы можно приобрести готовыми, но чаще их делают на заказ: так проще учесть все архитектурные особенности дома. Несложно также изготовить отливы своими руками.

Делаем отлив на фундамент

Отливы устанавливаются по окончании облицовки цоколя перед облицовкой фасада. Горизонтальную разметку выполняют водяным уровнем. Размеры отливов на фундамент определяют с помощью отбивочного шнура. Далее нужно вырезать из металлического листа заготовки нужной ширины плюс загиб с двух сторон.

Ширина рабочей полки обычно 40-50 см, примерно на 5 сантиметров больше, чем ширина самого выступа. Ширина вертикальных полок – 2 см.

У нижней дополнительно делают загиб 1 см в сторону стены, горизонтально.

Для стока воды от фасада угол наклона козырька должен быть 15 градусов:

1. Проверяют уровнем горизонтальность плоскости выступа.
2. Выполняют на выступе откос цементно-песчаным раствором.
3. Дожидаются застывания.
4. Кромки металлических деталей загибают в противоположные стороны под углом 105 градусов.
5. Кладут на выступ и корректируют загиб, чтобы наверху кромка плотно прилегала к стене, а внизу опускалась вертикально вниз.

Далее проверяют целостность фасадной стены. Сколы и трещины в бетоне заполняют герметиками, шпаклевкой или штукатуркой. Далее:

1. Выполняют в верхней полке отлива крепежные отверстия на одном уровне с шагом 30-40 сантиметров.

2. Прикладывают козырек к стене.

3. Проделывают дрелью или перфоратором отверстия в фасаде, крепят отлив дюбелями.

4. По окончании монтажа зазоры между стеной и отливом заполняют герметиком.

Иногда планки ставят не прямо на стену, а на предварительно установленные направляющие. В этом случае крепеж осуществляется к направляющим саморезами.

Установка отливов на предварительно установленные направляющие

Нахлест соседних планок в любом случае должен быть 3 сантиметра минимум. Шов промазывают морозостойким герметиком.

Состыковка двух полос отливов

В установке отливов на фундамент деревянного дома есть нюанс: в фасадной стене выбирают паз и заводят в него край козырька, устанавливая снизу для жесткости деревянную доску.

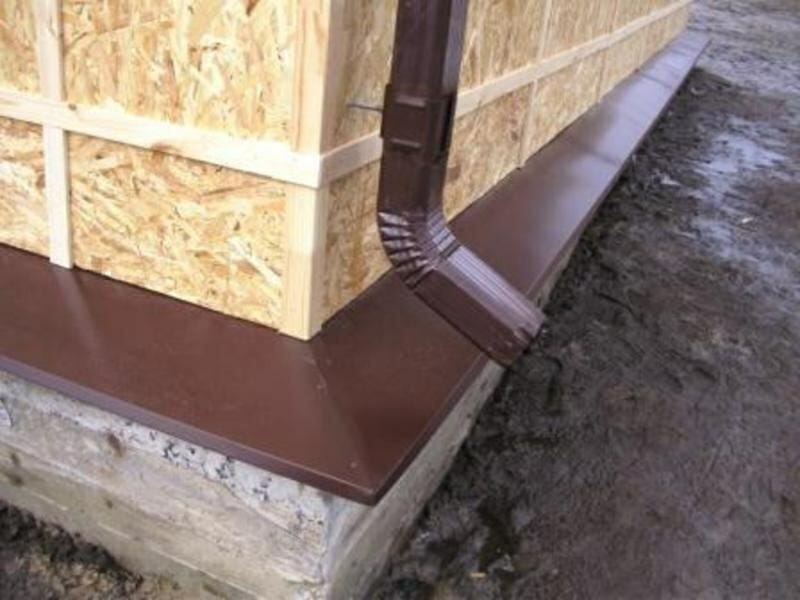

Если фасад вентилируемый, отлив крепят прямо к деревянному каркасу саморезами. В этом случае верхнюю кромку будет перекрывать панель сайдинга.

Монтаж отлива на фундамент с вентилируемым фасадом

При установке пластиковых отливов нужно соблюдать аккуратность: от удара молотком материал может разрушиться. Когда нужно подогнуть заготовку, под нее подкладывают прокладку из резины или из войлока.

Если уступ широкий рекомендуется крепить планки на кронштейны, иначе они будут хлопать под ветром.

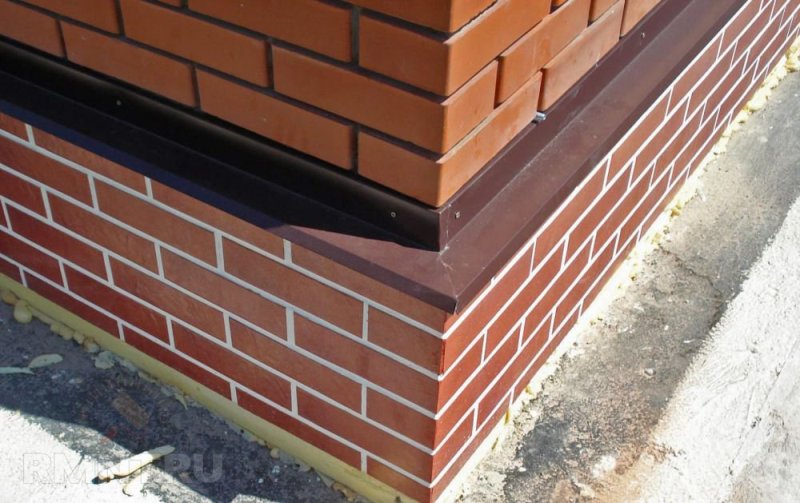

Как сделать угол на отливе?

Некоторую сложность представляет собой обработка углов дома: стыки должны быть герметичными и аккуратно выглядеть.

В готовый комплект отливов ПВХ уже включены соответствующие доборные элементы. Это цельнолитой угол, после его установки вам остается только загерметизировать стыки со стенами и прямолинейными участками.

Углы металлических отливов можно обработать разными способами:

• обрезать края под 45 градусов и уложить с нахлестом на стыке;

• закрыть стык отдельно вырезанной прямоугольной планкой, закрепить ее шурупами;

Стык угла отлива отдельно вырезанной прямоугольной планкой

• оба стыкующихся отлива обрезать под 45 градусов с припусками и соединить стоячим фальцем.

Соединение угла двух отливов стоячим фальцем

При обработке внутреннего угла можно просто завести одну из стыкующихся планок под другую и зафиксировать шурупами или сделать накладку.

Цена отливов для фундамента

Стоимость двухметровой металлической планки – в пределах 200 рублей при ширине от 5 до 12 сантиметров. Отливы ПВХ 2,5 метра – 250-300 рублей (импорт).

Как закрепить отливы на цоколь своими руками

Пагубное воздействие атмосферных осадков влияет на внешний облик, целостность и прочность строения, провоцирует образование трещин. Наиболее уязвимы к влаге выступающие на вертикальной поверхности части, особенно цоколь, выполняемый, как правило, шире стены.

Если его не защитить посредством отливов, появление очагов разрушения, переходящих на фундамент, будет неизбежным. Их установку по всему периметру строения проводят на завершающем этапе отделки фасада. Процесс этот не требует никаких специальных знаний и навыков, может быть проведен своими руками.

Необходимые материалы и инструменты

Чтобы самостоятельно провести крепление отлива на цоколь, нужно заранее позаботиться о наличии:

• готовых отливов либо листового металла;
• трассировочного мела;
• монтажной пены;
• герметика либо шпатлевки;
• ножниц по металлу и молотка;
• строительного водного уровня;
• отбивочного шнура;
• дюбель-гвоздей либо саморезов.

Если монтаж проводится на кирпичное основание, необходимо иметь перфоратор либо дрель. Главное, правильно подобрать отлив. Его можно приобрести в готовом исполнении либо сделать своими руками.

Цокольный отлив: нюансы выбора

Отлив представляет собой небольшой козырек, ширина которого варьируется от 50 и до 400 мм. Он состоит из крепежного отгиба для фиксации элемента к стене, монтируемой под углом полки, направляющего стекающую воду вниз фронтального прогиба.

Точные размеры подбирают такими, чтобы осадки не попадали на цокольную часть, особенно если она выполнена с использованием высокодекоративных материалов. Главное, соблюсти баланс. Иначе отлив может провисать. Планка, по мнению специалистов, не должна выступать над уровнем цоколя больше чем на 5 см.

Изготавливают отливы пластиковыми, бетонными, металлическими. Изделия из пластика достаточно хрупкие и недолговечные, а из бетона имеют большой вес и, как правило, не применяются в частном домостроении. Металлические отливы покрыты специальной полимерной пленкой, обеспечивающий не только высокий срок эксплуатации, но и разнообразие цветовых решений. Правильно подобранные контрастные либо в тон к отделке здания элементы способны стать украшением фасада.

Как сделать отлив для цоколя своими руками?

Готовые изделия, за исключением выполненных на заказ, имеют стандартные размеры, что не всегда является приемлемым. Поэтому многие домашние мастера предпочитают не покупать, а изготовлять отливы самостоятельно.

Процесс этот достаточно простой и осуществляется в несколько этапов:

• Металлические листы нарезают на заготовки — полосы требуемой длины и ширины. Следует учитывать, что накладываются отливы друг на друга внахлест около 3 см.
• Каждую полосу помещают на уголок и посредством молотка загибают. Изгиб стороны, примыкающий к стене, должен быть направлен вверх, а противоположный — вниз.

Ни в коем случае нельзя забывать о нахлесте. Иначе отливы получатся слишком короткими, что является недопустимым.

Подготовительный этап

Начинать монтировать отливы нужно только после тщательного осмотра наружных стен на предмет наличия таких дефектов, как трещины, сколы и прочие. Участки с обнаруженными изъянами обязательно обрабатывают с помощью шпатлевки либо герметика. Запланированные работы по утеплению основания дома — фундамента проводят заранее, то есть до крепления отливов. Облицовку фасада и цокольной части тоже делают заблаговременно.

Важнейшим условием обустройства качественной системы отлива для защиты цоколя от влаги является абсолютная горизонтальность поверхности и наличие откосов:

• На один угол внешней стены на саморез либо дюбель фиксируют шнурок. Его выравнивают посредством строительного уровня, а затем крепят ко второму углу.
• С наклоном не менее 15 градусов и строго по шнурку из цементно-песчаного раствора делают откосы.
• Выжидают несколько дней, пока из цемента выйдет лишняя влага, он полностью схватится.

Раствор замешивают в стандартных пропорциях. На одну часть цемента кладут три части песка. Компоненты заливают водой, чтобы получалась смесь, которая не стекает с мастерка.

Разметка под отливы

Для качественного крепления нужно заранее провести разметку и вычислить размеры изделия. Это имеет первостепенное значение как при работе с готовыми, так и с изготовленными своими руками отливами. Опускать этот этап при установке защиты цокольной части строения не рекомендуется.

Разметку лучше всего проводить с помощью водяного уровня. Он позволяет определить точное месторасположение козырька, нанести соответствующие горизонтальные отметки. Именно в него и закладывают трассировочный мел.

Когда разметка, сделанная посредством гидроуровня нанесена, к намеченным точкам прикладывают растянутый шнур. Его с силой натягивают, а затем отпускают. Результатом такого действия является полоса, которая определяет местоположение верхней части отлива. Это значительно упрощает последующий монтаж.

Крепление отливов

Может выполняться как на поверхность стены, так и на направляющие, которые устанавливают заранее. Последний вариант применяется тогда, когда в дальнейшем планируется проводить крепление облицовочного материала к фасаду строения.

На стены отливы фиксируют посредством дюбель-гвоздей, а на направляющие — с помощью саморезов. Соединение козырьков между собой осуществляется внахлест не меньше 3 см. Стыки рекомендуется промазывать морозостойким герметиком. Аналогичную обработку желательно выполнять между отливом и стеной. Широкие отливы дополнительно укрепляют кронштейнами.

Углы вырезают из отливной планки, фиксируют крепежами, дополнительно смазывают силиконовым герметиком.

Общие рекомендации

Чтобы качественно провести монтаж отливов на цоколь, нужно учитывать несколько важных нюансов:

• Установка должна проводиться только после окончания строительных либо ремонтных (фасадных) работ. Это позволяет предотвратить повреждение планок при падении тяжелых инструментов и предметов.
• Когда отливы фиксируют под отделку, то обрешетка монтируется до проведения замеров.
• Полимерное покрытие заготовок чувствительно к ударам. Для смягчения воздействия под молоток подкладывают своеобразные амортизаторы из резины либо войлока.
• Если отливы монтируют в деревянном строении, то в бревнах вырезают пазы. Это означает, что примыкающие края козырька не требуется загибать.
• Длина планок отлива должна быть не больше 5 метров, а крепежные элементы иметь правильную посадку.

Установка отливов на цоколь — это сравнительно недорогое и эффективное решение по ограждению цоколя и фундамента от воздействия осадков, позволяющее сохранить привлекательность и увеличить эксплуатационный срок строения. Этот процесс не вызывает никаких затруднений и не занимает много времени.

Отливы для цоколя: тонкости выбора и монтажа

Существует множество способов и конструкций, которые помогают уберечь строение от негативного воздействия окружающей среды, в особенности от контакта с влагой. Цоколь любого здания принято защищать при помощи монтажа отливов, представленных на рынке в большом многообразии.

Особенности

Конструкция цоколя дома в силу того, что на него воздействует значительная нагрузка, отличается большей толщиной, чем фундамент строения. В силу чего на его выступах могут скапливаться атмосферные осадки, включая воду и снег. Такие новообразования способствуют намоканию бетонной поверхности, в результате из материала вымываются некоторые составляющие элементы. Спустя некоторое время итогом подобного контакта в период перепадов температуры станет растрескивание основания.

Чтобы снизить риск возникновения ситуаций, в результате которых уменьшается эксплуатационный срок службы строения, специалисты рекомендуют использовать для защиты цоколя фундамента специальные отливы.

Изделия представлены на рынке в большом ассортименте, и могут быть выполнены из разного сырья.

Цокольный отлив представляет собой металлическую или пластиковую наклонную планку, установка которой поможет защитить основание от влаги. Ее закрепляют в области, где соединяется стена здания и цоколь.

Главной функцией отливов является защита фундамента от осадков, которые стекают с крыш, окон и верхних этажей вниз.

Вне зависимости от типа используемого материала для строительства здания, оно будет требовать защиты от влияния влаги, которая в каждом индивидуальном случае оказывает разрушительное воздействие – приводит к образованию трещин, развитию грибка либо плесени, а также потере теплоизоляционных качеств материала. А эти дефекты в совокупности либо же по отдельности приводят к преждевременному старению всей постройки и сокращению ее эксплуатационного срока.

Кроме того, помимо защиты и создания оптимального микроклимата, отливы для цоколя обеспечивают эстетическую привлекательность зданию, выступая в роли элемента, который позволяет создать внешне завершенную и лаконичную конструкцию.

Прежде чем устанавливать изделие, стоит изучить устройство цокольного отлива, разобраться в представленном ассортименте этой продукции, а также в особенностях установки.

Грамотный и основательный подход к выбору элементов поможет в будущем избежать дополнительных затрат, связанных с демонтажем пришедшего в негодность отлива и приобретением нового защитного изделия.

Данная продукция, вне зависимости от размера и типа сырья, из которого она изготовлена, имеет вид планочки, напоминающей полочку. Как правило, отливы могут быть с шириной от 50 до 400 мм.

Крепить цокольный отлив необходимо по периметру фундамента на выступающую часть поверхности, учитывая, что его расположение должно быть выполнено с небольшим уклоном, около 5-10 градусов, направленным в противоположную от здания сторону.

Такая технология расположения обеспечит беспрепятственное стекание воды, но только не по основанию строения, а в некотором удалении от него. В отдельных случаях домовладельцы самостоятельно изготавливают такие изделия из водоотталкивающего сырья. На прилавках строительных супермаркетов отливы представлены из следующих материалов:

• продукция из пластмассы;
• отливы из оцинкованной стали и подвиды таких изделий, поверхность которых обрабатывается полимерным покрытием либо окрашивается;
• планки из меди;
• алюминиевые отливы;
• клинкерная продукция.

Исходя из типа сырья, используемого для изготовления отливов, производится их классификация. Чтобы не ошибиться с выбором продукции, следует тщательно изучить характеристики каждого вида цокольных отливов.

Изделия из поливинилхлорида рекомендуется монтировать на фасады строений, облицованных при помощи винилового сайдинга. Такая продукция по своей фактуре близка к базовому отделочному материалу, поэтому более гармонично впишется в общий экстерьер.

Благодаря большому выбору цветовых решений можно подобрать изделие, максимально близкое по цвету сайдинга. Отливы из поливинилхлорида выпускаются по индивидуальному заказу, поэтому приобрести элемент, подходящий по размеру и форме не составит труда.

Изделия из ПВХ отличаются большим сроком службы, а также стойкостью к факторам внешней среды, включая не только погодные явления, но и механические нагрузки. Подобные характеристики обеспечивают продукции большую популярность. Помимо этого, отливы из поливинилхлорида примечательны невысокой стоимостью.

К минусам описываемых товаров необходимо отнести хрупкость материала и неремонтопригодность изделий.

Отливы из металла имеют различный ценовой диапазон – бывают планки из стали, которые можно отнести к товарам средней ценовой категории, а также изделия с полимерным покрытием, отличающиеся дороговизной.

По желанию потребителя выпускаются цокольные отливы, имеющие эксклюзивный внешний вид.

Изделия из металла напоминают полку с отгибом на кромке. Он предназначен для того, чтобы закрепить продукцию к стене дома. Второй отгиб загнут вниз. Длина планок обычно составляет около 2 метров при ширине 5-30 см. Толщина стального листа обычно составляет около 1 мм. Отливы могут быть окрашены в любой цвет либо сохранять свой стандартный внешний вид.

Главным преимуществом металлической продукции является простота монтажа, а также устойчивость к механическим воздействиям. Самыми востребованными считаются алюминиевые отливы, изделия из меди менее популярны за счет высокой цены и ряда специфических черт, связанных с уходом.

Крепление таких отливов к основанию происходит при помощи саморезов либо дюбелей. Главное – учитывать, что планки необходимо накладывать одну поверх другой внахлест.

Бетонные изделия стоит приобретать для строений, облицовка которых выполнена из натурального либо искусственного камня или же кирпича. Для производства подобных цокольных отливов используется цемент М450, который имеет высокие показатели устойчивости к отрицательным температурам. Для придания изделию формы, применяют силиконовые емкости, которые могут иметь самую различную конфигурацию.

Отливы стандартных размеров представлены изделиями с длиной от 3,9 м до 6 м, ширина подбирается с учетом габаритов цоколя. Цветовая гамма продукции из бетона довольно многообразна, установленные планки можно окрасить в любой необходимый цвет. Однако монтаж изделий должен быть заранее предусмотрен в ходе постройки здания, поскольку отливы имеют большой вес. Фиксация цокольных отливов из бетона осуществляется на раствор.

Строения, отделка которых выполняется клинкерной плиткой, требуют наличия отливов, выполненных из того же сырья. Подобная продукция доступна, и реализуется в тех же строительных отделах супермаркетов, что и облицовочный материал.

Изделия требуют особого профессионализма при монтаже, кроме того, их наличие заранее предусматривается в ходе работ над проектом будущей постройки.

Перед тем как приступать к установке отливов для цоколя, стоит провести ряд подготовительных работ. В первую очередь нужно определить глубину и ширину основания, а также удостовериться в целостности стены.

Даже незначительные дефекты необходимо заделать герметиком, заштукатурить или зашпаклевать. После проведения этих восстановительных работ и полного высыхания состава можно приступать к установке отливов.

Монтаж отливов проводится на раствор, кронштейны либо другие элементы, предназначенные для фиксации, и только после финишной облицовки цоколя. Перед монтажом проверяется горизонтальность линии фундамента при помощи уровня.

Для выполнения работ понадобятся следующие инструменты:

• ножницы для работ по металлу;
• молоток;
• отвертка и пассатижи;
• перфоратор и шуруповерт;
• крепежные элементы.

Металлические отливы на цоколь: тонкости процесса выбора и установки

Оформление цоколя строения во многом определяет отсутствие протечек, предупреждает проникновение холода. И отливы позволяют не допустить попадание влаги под декоративное покрытие фундамента. А значит, продлят «жизнь» всей красоте, которая расположена на цоколе.

Отлив на цоколь строения различается по материалу, размерам. Методика его крепления не слишком сложна. Что дает возможность выполнить монтаж отлива самостоятельно.

Для чего нужны отливы на фундамент

Монтаж отлива на цоколь фундамента позволяет добиться следующих целей:

• придание строению законченного эстетичного вида;
• предупреждение попадания влаги внутрь цоколя. Ведь в результате влажности там может появиться плесень, начаться гниение;
• отливы на цоколь дома защитят утепляющий слой от разрушения;
• защита декоративного покрытия от негативного воздействия природных факторов.

Сделать отлив для дома можно из различных материалов. При любом исполнении задача их останется прежней: защита фундамента строения. В первую очередь, от погодных воздействий.

Однако со временем цоколь строения начинает «давать сбои». Выражается это в ухудшении его внешнего вида, появлении плесени. Может отваливаться декоративное покрытие, отмечаться течь. Произвести ремонт, о чем говорится в следующей статье, – значит, предотвратить вероятность дальнейшего разрушения. А ведь именно от состояния фундамента зависит процесс эксплуатации строения.

Разновидности: какие бывают отливы

Отливы на цоколь деревянного дома, а также строения из иных материалов, могут быть изготовлены из металла и пластика. Однако, как показывает практика, наиболее долговечными являются металлические. Какой бы ни был вид пластика, он имеет одну особенность: становится хрупким на морозе. И это представляет опасность, ведь может произойти растрескивание.

Из металла изготавливаются следующие варианты отливов:

• из нержавеющей стали. Сверху такие изделия покрываются полимерным покрытием. Оно может иметь разные оттенки. Защищает материала от коррозии;
• медные планки в качестве отлива. Однако они не пользуются широкой популярностью. Поскольку требовательны к уходу;
• из алюминия. Прекрасно поддается изгибаниям. Данное свойство материала позволяет создавать отливы различной конфигурации.

Помимо металлических и пластмассовых, могут встречаться в продаже изделия из клинкера. Они имеют привлекательный внешний вид и разный цвет. Однако сложны в установке. А также стоимость их не слишком низкая.

Конструкция отливов

Благодаря продуманной форме, данные изделия позволяют получить надежную защиту от погодных условий. А для безопасности эксплуатации нижняя часть отлива должна быть обязательно загнута внутрь. Это предотвращает вероятность травм и порезов об острый край.

Внешне отливы напоминают полку с загибом. Такая конструкция позволяет с максимальным удобством и надежностью крепить изделие к стене строения.

Обязательным моментом является накладывание планок одна на другую. Такая укладка внахлест позволяет не допустить протекания и попадания влаги под декоративное покрытие. Зная, как стыковать отливы на цоколе, можно избежать ошибок при его монтаже. А значит, позволит создать надежную конструкцию. И предупредит вероятность протечек.

Благодаря простой конструкции, монтаж угла отлива и самого отлива на цоколь дома может производиться своими руками. Рассмотрим, какова последовательность действий в этой работе.

Процесс установки самостоятельно

Монтаж отливов на цоколь цену имеет обычно не слишком высокую. Однако следует контролировать правильность выполнения данной работы. Ведь от нее во многом зависит сохранность фундамента строения. А значит, и всего здания.

Проводим подготовку

Подготовительный этап в каждом виде работ необходим. Касается это правило и монтажа отливов. Подготовка выполняется следующим образом:

• проверяется поверхность стены. Выявляются все ее дефекты. Это могут быть неровности, растрескивания;
• далее устраняются выявленные дефекты. Используются герметик, уплотнители, замазки, цементный раствор;
• далее поверхность стены тщательно очищается и шлифуется. Такая мера позволит наиболее плотно зафиксировать отливы к стене. А значит, снизит риск протекания.

Для изготовления отливов следует тщательно вымерять ширину и длину линии фундамента. Такой подход даст возможность не допустить ошибки при изготовлении и ошибок при монтаже готового изделия.

Монтируем отливы

С помощью уровня проверяется горизонтальность линии фундамента. Теперь проводим непосредственно монтаж.

Укрепляется конструкция на фасаде при помощи саморезов, анкеров, цементного раствора. Монтаж всегда выполняется лишь после полного окончания отделки фасада. Для работы по монтажу отливов потребуются инструменты:

• отвертки;
• ножницы по металлу;
• перфоратор;
• шуруповерт;
• крепежные элементы.

Для максимально прочного крепления изделий следует выполнить откосы. Для того к углу строения крепится радиусный шнурок. Он соединяется с противоположным углом и корректируется уровнем. По нему приготовленным цементным раствором делается откос. Теперь следует дать раствору полностью высохнуть. Дальнейшие работы выполняются через несколько суток.

Далее производится крепление отливов с помощью крепежных элементов. Саморезами монтируются длинные части отливов. В местах соединения частей следует промазать герметиком. Нахлест делается как минимум на 3-5 см.

Предлагаемая схема самостоятельного монтажа проста. Она под силу даже начинающему мастеру. При всей простоте данная мера защитит фундамент. А значит, продлит срок эксплуатации строения.
